Lasercutter

Wer kennt sich hier aus?

Danilo, Till

Einweisung notwendig

Für die Verwendung des Lasercutters ist eine Einweisung notwendig. Wende dich an Danilo.

Inhalt:

Lasercutter

User Laser ist ein Gweke LC6090 mit einer 80W-CO2-Laserröhre. Das Gerät verfügt über einen Ruida-Controller und eine Arbeitsfläche von 60x90 cm. Das Bett ist in Z-Richtung verstellbar.

Die (potentiell giftigen) Dämpfe werden mithilfe einer Lüftung nach draussen geblasen. Die Laserröhre wird mit einer aktiven Wasserkühlung gekühlt.

Ein Luftkompressor sorgt für "Air Assist" am Laserkopf. Zudem haben wir eine Autofokus-Vorrichtung sowie einen "Red Dot".

Kosten / Benutzung

Die Benutzung des Lasers kostet 5 CHF pro angefangene Viertelstunde.

Die Zeit beginnt zu dem Zeitpunkt, wo man den Lasercutter einschaltet, und endet, wenn man ihn wieder ausschaltet.

Der Lasercutter darf nur von Coredump-Mitgliedern mit vorgängiger Einweisung benutzt werden.

Software

Zum Erstellen von Cut-Files für den Laser kann grundsätzlich jede Software verwendet werden, die Vektor-Dateien (SVG, DXF, ...) erstellen kann. Zum Beispiel:

Siehe auch "Inkscape-Tipps" weiter unten.

Auf dem Laser-PC selbst wird dann Lightburn zur Steuerung verwendet.

Files auf Laser-PC übertragen

Dateien können entweder via USB-Stick oder via Webdropper-Tool auf den Laser-PC transferiert werden.

USB-Stick

Dieser sollte sich direkt beim Laser-PC befinden. Benutzung muss hier wohl nicht erklärt werden 😉

Webdropper

Aus dem internen Netz kann via http://10.0.0.15/ oder http://laser/ auf das Webdropper-Tool zugegriffen werden. Die Files können per Drag&Drop hochgeladen werden und landen dann unter ~/Webdroper/ auf dem Laser-PC.

Vom Terminal kann mittels HTTPie folgendermassen hochgeladen werden: http --form http://10.0.0.15/ file@$filename

Z-Achse Fokussieren (Autofokus)

Bevor man mit einem neuen Material arbeitet, muss man immer die Höhe des Z-Betts ausrichten, damit der Laser auf die Materialoberfläche fokussiert ist.

Wenn der Laser nicht korrekt fokussiert ist, zeigt auch der Laserpointer an den falschen Ort:

Bild 1

Bei diesem Bild sieht man, dass der Fokuspunkt des Lasers weiter oben wäre. Damit man den Abstand nicht manuell einstellen muss, haben wir einen Autofokus (dieser gelbe Stift vorne). Um diesen zu benutzen, muss zuerst sichergestellt werden dass sich der gelbe Stift über dem Material befindet, und nicht etwa über einem Loch, sonst kann es zu Beschädigungen des Lasers kommen!

Danach auf der Steuerung die Taste Z/U drücken um das Menu zu öffnen.

Bild 2

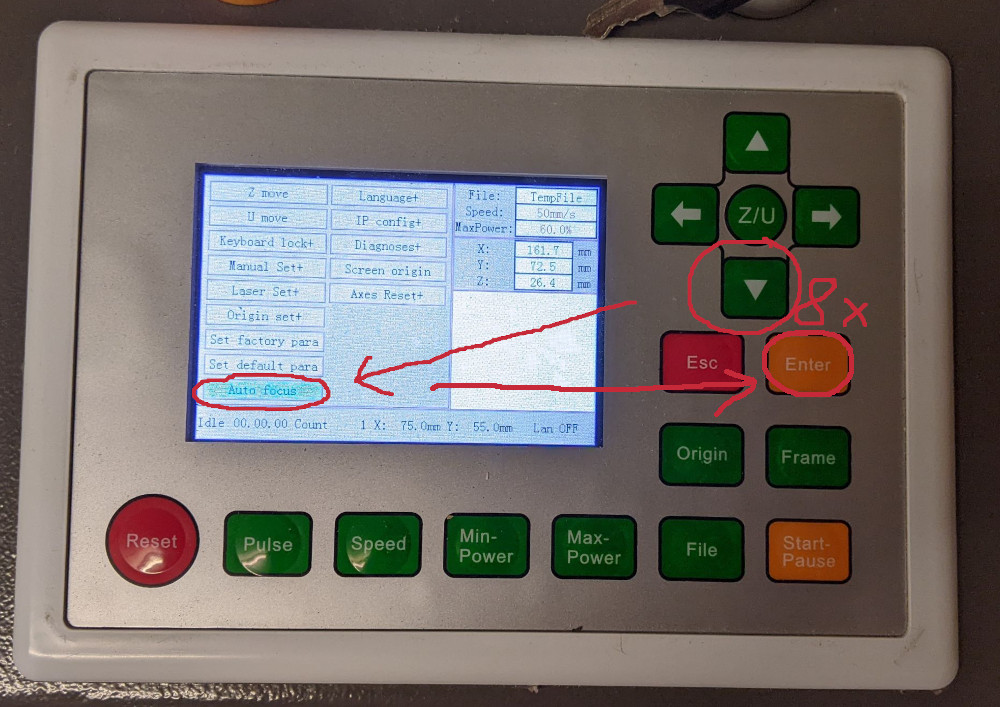

Nun muss die Runter-Taste so oft gedrückt werden, bis "Auto focus" ausgewählt ist. Dann mit der "Enter"-Taste bestätigen...

Bild 3

...und der Laser sollte sich selbständig fokussieren. Resultat:

Bild 4

Einführungskurs

Slides: laser-einführung-2021-09-13.pdf

Source: https://git.coredump.ch/space/laser-intro

Tipps und Tricks

Sperrholz biegbar machen

https://www.thingiverse.com/thing:12707

Inkscape-Tipps

Inkscape eignet sich wunderbar um SVG-Files für den Lasercutter vorzubereiten. Hier einige Hinweise:

  • Lightburn unterscheidet nicht via Layer sondern via Farben zwischen unterschiedlichen Cuts. Am besten in Inkscape trotzdem Layer verwenden, aber diese noch separat einfärben. z.B.
    • Rot für Cut
    • Dunkelblau für Flächen (Text)
    • Schwarz für Linien
  • Für repetitive Sachen kann Inkscape auch gescripted werden. Siehe https://wiki.inkscape.org/wiki/index.php/Using_the_Command_Line
